翡翠的裂绺
翡翠有各种各样的瑕疵、毛病，几乎每件玉料都无一幸免。
瑕疵是评价翡翠的重要依据之一，不同玉料多少都会有不同瑕疵。
翡翠的瑕疵主要是指裂绺、棉、棕眼、污渍、脏色、杂斑等，甚至不顺眼之处，都可视为瑕疵。
在赌石中因裂绺而赌输的案例屡见不鲜。
“赌色容易，赌裂绺难”。

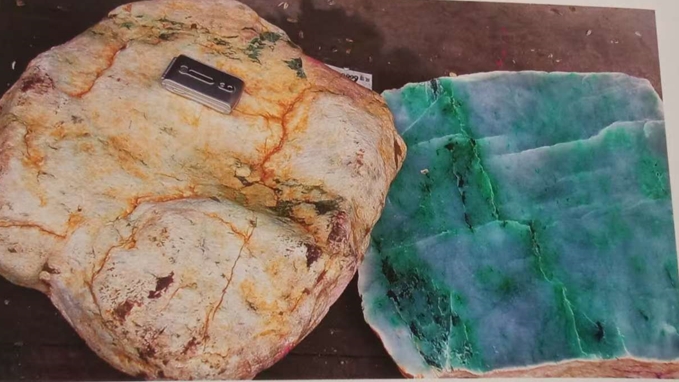

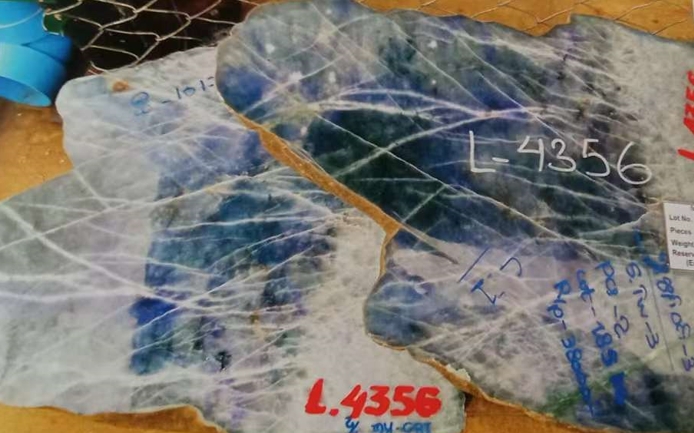

图1 翡翠的裂堑——糍粑裂。裂堑呈螺纹状密集分布，弧形的裂纹将翡翠分割得七零八落，对玉料的伤害特别大。

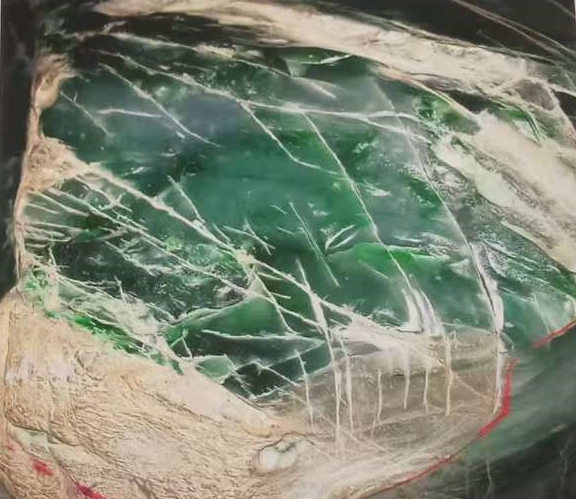

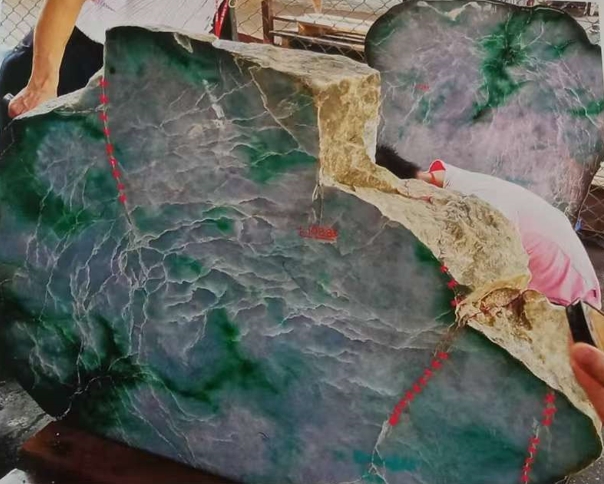

图2 非常漂亮的玉料，却受到了严重的裂堑破坏。
大的裂纹称为裂或堑，小的裂纹称为绺。
行业内将大小不等的裂绺分别称为大堑、小堑或碎堑。

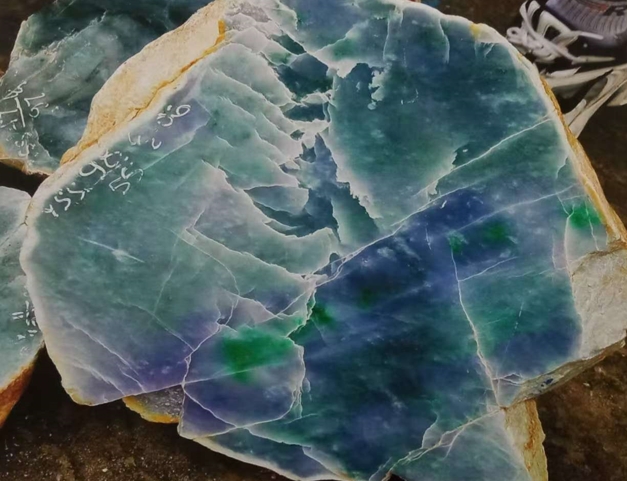

翡翠的种质与裂堑之间有一定关联性。
种好的翡翠因刚性足、脆性大，受力后相对容易破裂。
种差的翡翠因刚性不足、韧性大，受力后裂相对少。
裂堑的分类及其主要特征
根据裂堑生成时期的先、后不同，可分为原生裂堑和后生裂堑。
根据裂堑所受内、外动力作用不同，分为内生裂堑和外生裂堑。
原生裂绺与后生裂绺的特征
原生裂堑指翡翠在成矿阶段所产生的原发性裂绺。
后生裂绺是指在翡翠成矿之后所生成的继发性裂绺。
原生裂堑发生在地壳深处，后生裂绺发生在地壳浅表处。
原生裂绺
翡翠在地壳深处，在巨大压力下会出现两种现象
- 出现各种纹理，即玉纹。
- 出现各种原生裂绺。
原生裂隙一般比较细小，且往往会愈合，有的裂隙常常发生硬玉矿物重结晶，或被后期岩脉所充填。
原生裂隙在玉料上的表现出一种“陈旧性"的特点。
原生裂隙陈旧性通过以下现象得以反映
- 有的裂堑已愈合看不出蛛丝马迹
- 有的裂堑时隐时现，只能看到一些细微痕迹
- 有的裂堑生成矿物充填重结晶而出现“水线”
- 有的裂堑会形成绿色，即“随绿堑”等
原生裂堑有一定隐蔽性和潜在的危害，赌石者必须引起重视。

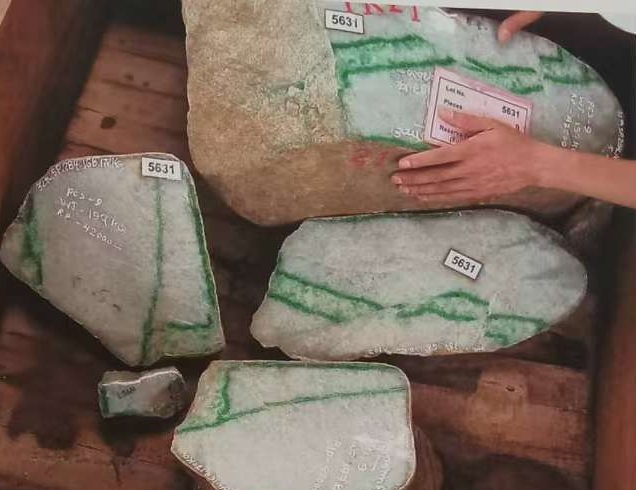

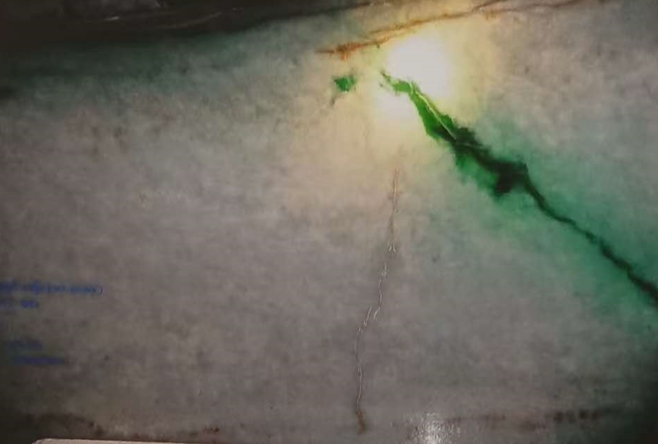

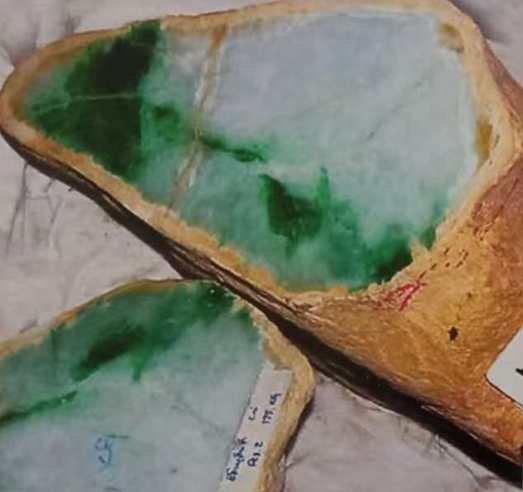

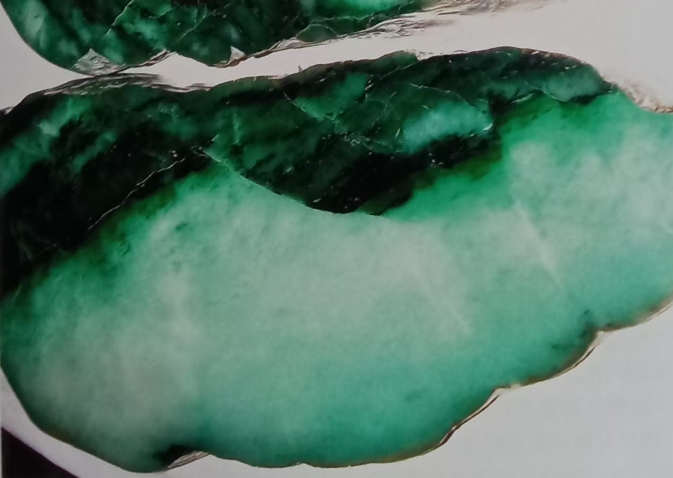

图3 一条原生裂堑，命名色带发生了错位。这是一条早期的微型断层，因裂隙中已发生重结晶而愈合，并形成水线。虽然对玉料伤害不大，但比较脆弱，也应当注意。

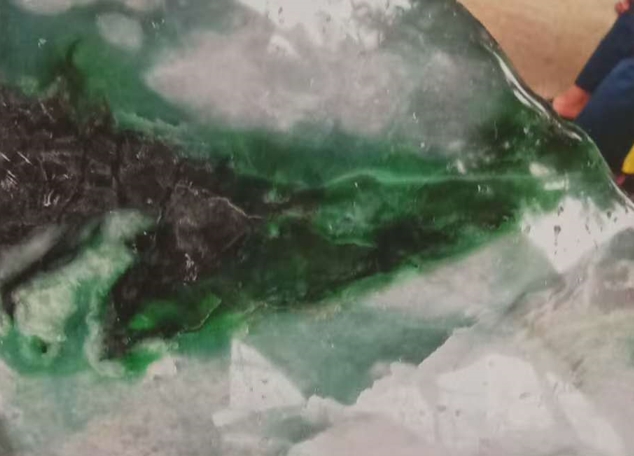

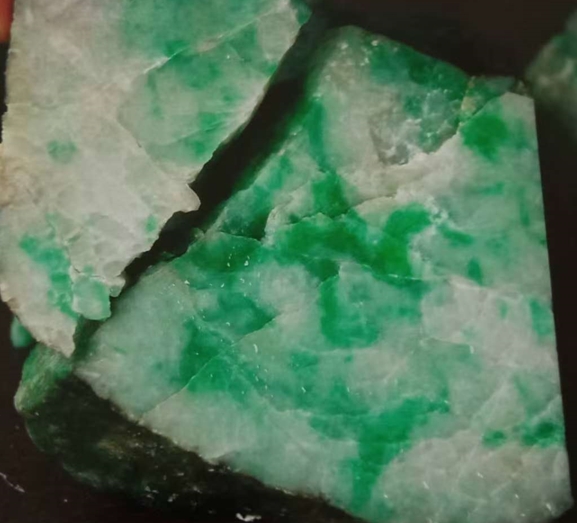

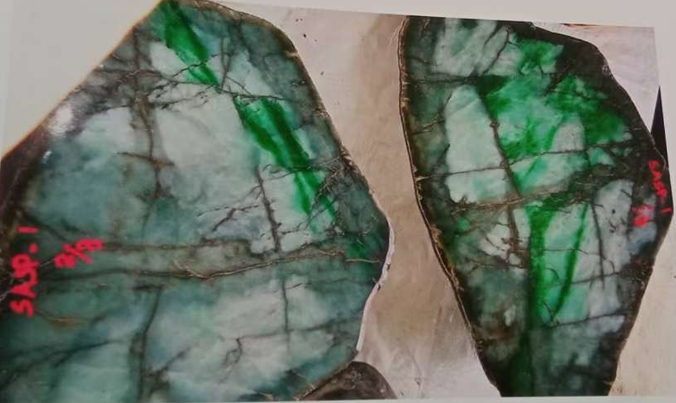

图4 玉料中的色带被挤压措断后，产生了数条原生裂堑，其中大部分被矿物质充填结晶，形成水线。

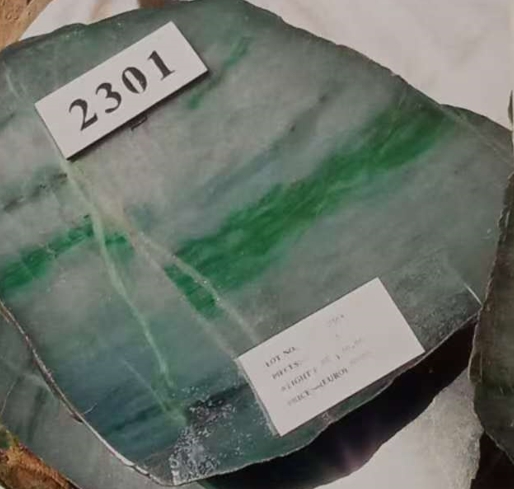

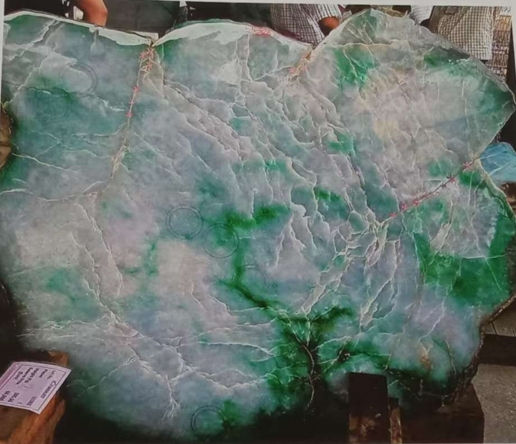

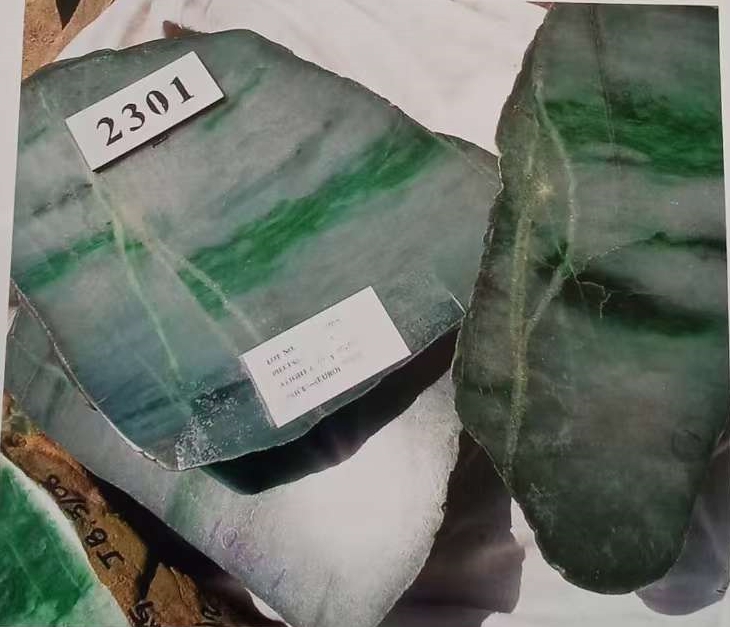

图5 翡翠的原生裂堑，已被矿物质充填而形成石筋。
后生裂绺
翡翠在地壳浅处，因卸压而释重荷，处于一种刚性状态，任何外力都能使翡翠形成后生裂绺。
后生裂绺的裂隙一般比较宽，通常会出现次生物质充填（与原生裂绺矿物充填不同），有一种叫“夹皮绺”最为典型。

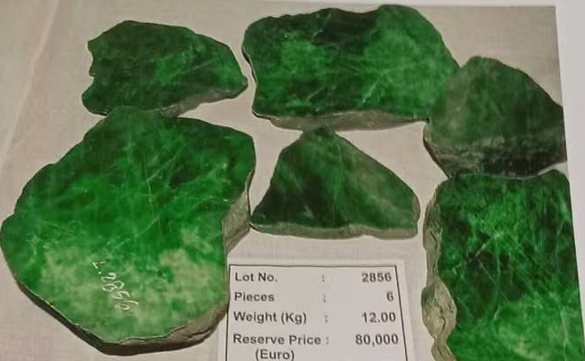

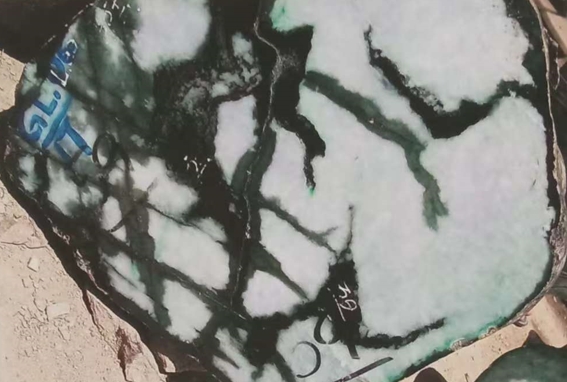

图6 夹皮堑，属后生裂堑。裂隙中的次生矿物柯绿泥石与皮壳基本一致。

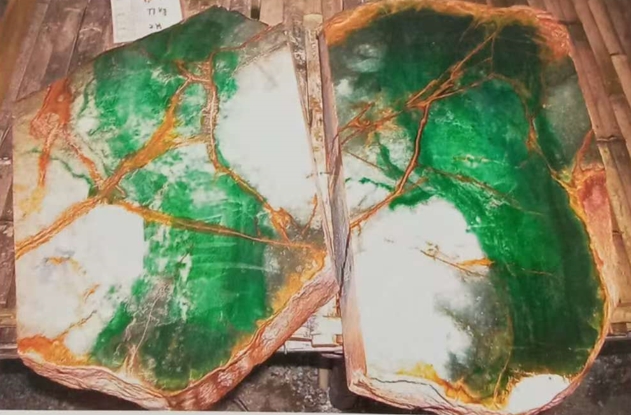

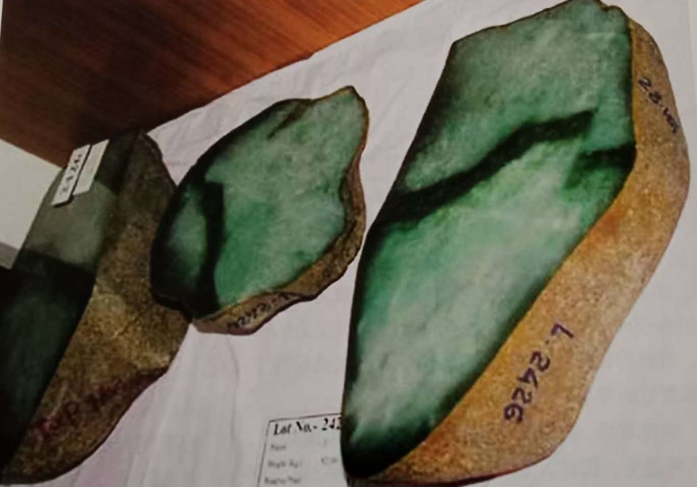

图7 夹皮堑，也叫开口堑，裂隙中氢氧化铁充填物与皮壳相同。

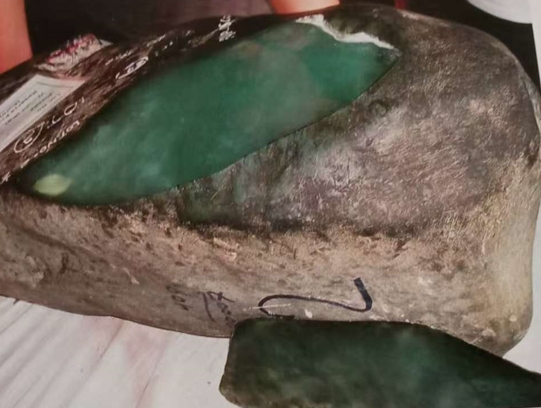

图8 开口堑，裂堑中有次生的矿物质充填。
内生裂堑与外生裂堑的特征
内生裂堑
翡翠受内动力作用而产生的裂堑属于内生裂堑。
内动力作用包括地壳运动、变质作用、岩浆活动及地震作用等。
内动力作用产生的机械力（构造应力）使翡翠发生变形、破裂，从而出现各种裂堑。
根据构造应力不同，可将翡翠分为张性裂堑、压性裂堑和扭性裂堑三种主要类型。
张性裂堑——开口堑
裂面像张开了口，因而张性裂堑也被行家称为“开口堑”。
张性裂堑特点是裂隙较宽，裂面比较粗糙、不整齐，而且多呈不规则状、弯曲状或分支状。
就单条开口堑而言，延伸不会太长，当延伸到一定深度后即可闭合。
开口堑隐蔽性小而易观察、避让和预防。
若有多条开口堑相连并组合在一起时，就会贯通整个翡翠，对玉料伤害大，业内称为“恶堑”。
开口堑裂隙较宽，裂堑中往往会被矿物及水渍充填和浸染，并呈次生矿物自身颜色（图6，7，8）。
开口堑裂隙中矿物成分及颜色与其玉石皮壳相似，被称为“夹皮堑”。
夹皮堑根据充填物颜色分为“黑堑”“黄堑”“红堑”等。
早期形成的开张型裂绺（即原生裂堑）是色离子铬迁移、扩散的通道和绿色硬玉重结晶的场所。
当铬离子交代作用不彻底时，裂隙就留存下来，色与地子结合能力就很差，形成“随绿堑”，色到哪里，裂就到哪里。

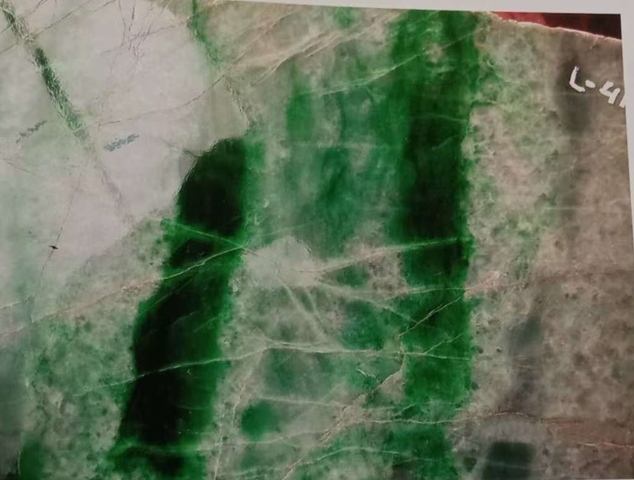

图9 玉料中的裂堑在黑、绿色部位，是一种随绿堑。
图10 随绿堑，裂堑出现在绿色部位，跟色走。
随绿堑严重影响翡翠的价值，在赌石时一定要小心。
压性裂堑——合口堑
压性裂堑有显著的压缩特征，其裂口多呈闭合状，因而也叫合口堑。

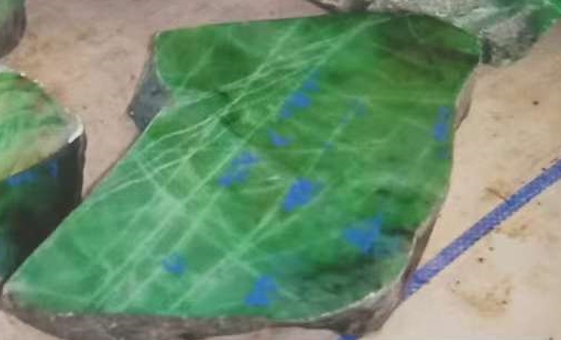

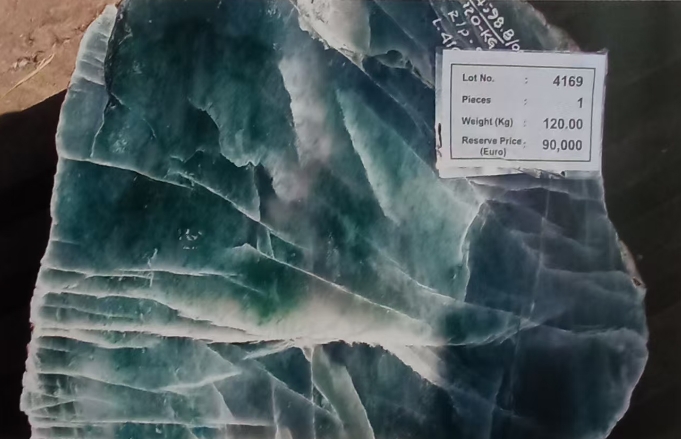

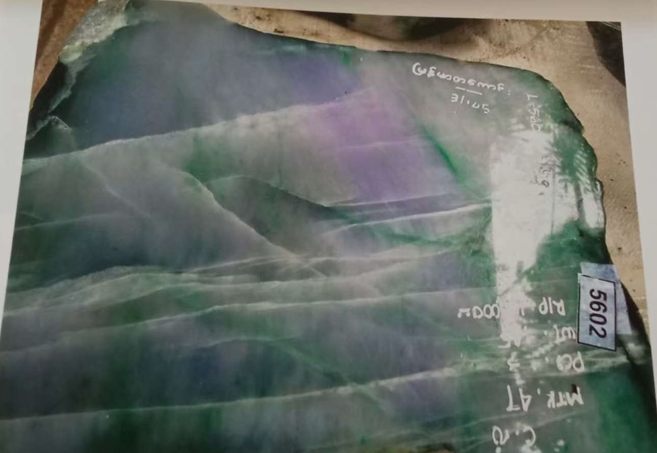

图11 多而密集且相互平等的压缩性裂堑，大多贯通事件玉料。另有一组与之斜交的裂堑则属于早期的。
合口堑破裂面比较平直，其延伸一般不会比较长，有时候会贯穿整件玉料，这种裂堑通常被称为“通天堑”。
压性裂堑一般没有颜色，只出现硬玉矿物被压碎的白色痕迹（图11，12）。

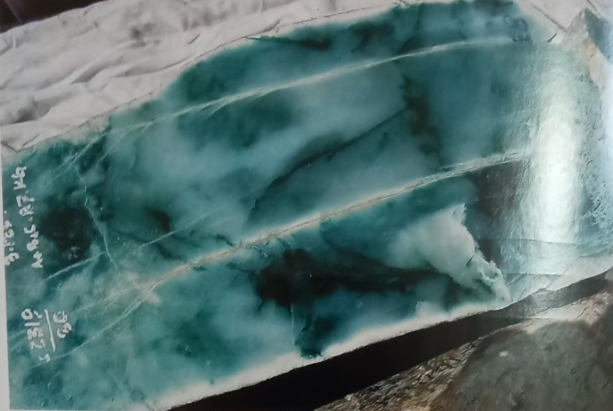

图12 压性裂堑。裂面平曲，裂隙贯通玉料成为通天堑。具有明显的承继性，后期外动力的挤压使原生裂堑进一步加剧。
压性裂堑一般具有“群发”性。
如果玉料上有压性裂堑，肯定会有很多条、很密集的近似平行的裂堑，有贯通的，也有时隐时现的（图11）。
压性裂堑危害很多，有一些很隐蔽，难以对裂堑纵深趋势作出预判，赌石必须小心。
有一些压性裂堑，裂隙面大体与翡翠纹理相一致，破裂面已重结晶，但在后期又被挤压破裂，形成通天堑（图12）。
帚状裂、截绿堑及错位堑属于压扭性裂堑。
图13 帚状裂。所受应力主要为压性，或带有压扭性质。裂纹从右向左呈帚状分布。
图14 截绿堑或错位堑。早期的原生裂面虽已愈合，但后期受力后其裂堑又重现，因此要特别警惕。
扭性裂堑——网格堑
由于剪切（扭）应力或压扭应力、张扭应力作用于翡翠岩层，使其发生切变而形成的多组破裂面即称为“扭性裂堑”，也称为剪切型裂堑。
扭性裂堑会在二个或三个方向上产生破裂，形成网格状的裂堑，而且裂纹比较平直，因此称为“网格堑”。
“人字裂”“菱形裂”“篱笆裂”“井字裂”“十字裂”等都属于网格堑。
扭性裂堑具有明显的扭性特征，其破裂面比较平直光滑，不同方向上裂隙的宽窄也大体相同，破裂面多而密集。
有时无数条大、小裂堑集于玉料于一身，危害很大（图15、16、17、18）。

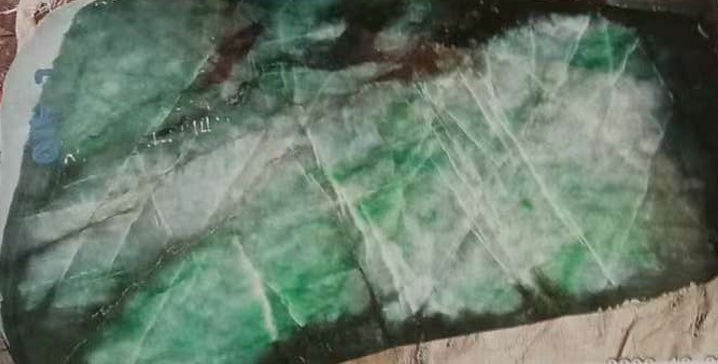

图15 网络状裂堑。有三组以上的裂纹，裂纹平直，分布密集，对玉料的破坏特别严重。
图16 扭性裂堑，裂纹分布密集，对玉料伤害很大。
图17 扭性裂堑——棋盘裂
图18 菱形扭性裂堑，在玉料的三维空间都有密集的裂堑分布。在皮壳上裂堑就已显露无遗，推开皮壳后则更加清晰。
翡翠的内生裂堑除张性、压性、扭性三种类型外，还有许多过渡类型，例如，压扭性的糍粑裂或称为蛛网堑（图19）。
图19 糍粑裂，裂堑呈蜘蛛网状，也叫蛛网堑。是一种压扭性的内生裂堑，并具有环状特点。
外生裂堑
翡翠在外动力作用下产生的裂堑称为外生裂堑。
外动力包括
- 翡翠在介质（地表流水、泥石洪流、冰川）中搬运所产生的机械撞击力
- 在地表崩塌中因翡翠自重所产生的冲击力
- 物理风化作用（如温差效应）、植物根劈作用及其它机械力等
外生裂堑又分为继承性裂堑和新产生的裂堑。
继承性裂堑即翡翠受冲击而加剧了原生裂堑的裂痕。
新产生的裂堑即翡翠被撞击后所出现的裂堑。
外生裂堑特点：
通常会有很多裂堑出现在玉料上，而且裂堑的大小、长短不一，杂乱无章，毫无规律可循（图20）
图20 外生裂堑。玉石因受外力冲击，已变得破烂不堪，布满杂乱无章的裂纹。玉石的色、种、水虽好，但只能做碎货。
有时会有多条裂堑从某个点（即外力撞击点）向各方向辐射；
图21 外生裂堑，图面的居中部位明显有受力冲击的痕迹。
图22 外生裂堑
或呈放射状态或帚状分布，于是就出现了扫帚状、鸡爪裂、马尾裂等；裂堑多呈半开半合状，裂隙中有白色痕迹。
一般红皮壳和黄皮壳玉石的外生裂堑往往要比黑皮玉少。
水线、石筋、晶裂与裂堑的关系
翡翠中有一些瑕疵如水线、石筋，它们的存在往往与裂堑有关，两者粗细不同，细者为水线，粗者为石筋。
水线
翡翠中一种线状纹或线状棉，是早期的原生裂堑被矿物充填所致。
充填物可能是重结晶的硬玉，也可能是其它矿物质。
图23 翡翠的水线（从左到右）。原有的裂堑已被水线愈合，有的仍然有裂痕。
图24 翡翠的石筋。垂直于色带，这是早期形成的错绿堑被后期的岩脉充填所致。
水线有的愈合，有的没有愈合，时隐时现。
石筋
石筋成因与水线不同，石筋是比较宽的原生裂堑被热液型岩脉充填而形成的一种细脉或绳状体，犹如人体筋脉。
石筋一般与硬玉联系还算牢固，一般不会再发生破裂，对非常不会造成危害。
石筋显得不太协调，不太顺眼，影响翡翠美观，是翡翠的一种瑕疵。
晶裂
晶裂也称筋裂、碎裂。
翡翠因“热胀冷缩”效应而易使硬玉的晶隙出现裂开现象，在外力作用下易产生小范围的龟裂形迹，小裂堑形似萝卜的筋纹，被称为“萝卜裂”。
萝卜裂多出现在肉粗及结构相对疏松的翡翠中。
玉石类型不同，其裂堑特征也各不相同
在所有玉石类型中，以水石的裂堑为最少
水石以小堑或碎堑居多，大堑相对较少，一般不会出现通天堑。
水石皮壳上的裂堑一般不会进得很深，甚至不会进。
红、黄砂皮壳翡翠的裂堑相对较少，黑皮壳玉石的裂堑相对较多。
白砂皮壳翡翠的裂堑相对较少，尤其是碎堑很少
白砂皮翡翠的硬玉矿物多呈长柱状或纤维状，柔韧性好，不易产生裂堑。
种差的翡翠其裂较少，种好的翡翠裂较多
种差的翡翠，其结构疏松，具有一定韧性，受外力时，不易产生裂堑。
种好的翡翠，其结构致密，刚性足，韧性差，受外力时，易产生裂堑。
裂堑的特征也可以成为判断翡翠中质好坏的依据。
例如，冰味足的翡翠玉料，在切口有一些指甲迹的小碎堑，被称为“指甲裂”或“崩瓷绺”，这是种老的提示。
在皮壳上如何观察翡翠的裂堑
皮壳上的某些表现，可以提示裂堑的存在。
皮壳上出现沟、槽说明皮下一定有裂，这是地质学“逢沟必断”原理。
皮壳上若出现与皮壳颜色明显不同的深色线条，则说明有裂堑存在。
图26 皮壳上的棕色沟纹，启示皮下玉肉有裂堑出现。
如果在皮壳上发现有“搓衣板”现象，说明玉料会有很多条方向大体相同的裂堑，且破裂的很历害了。
如果皮壳上出现“阶梯状”现象，说明玉料至少在两个方向上都有裂堑，而且裂堑密集。
但凡皮壳上有“井”字纹、交叉纹出现，说明玉石的裂堑至少有两组以上，而且很严重。
皮壳上出现明显高低不平现象，或者发现有颜色相对深的线形纹路，需要进一步观察是否有裂堑存在了。
如果皮壳比较光滑平顺，没有高高低低的现象，或者没有深色的线形纹路出现，则存在裂堑的可能性比较小。
上一篇：翡翠的彩与三彩
没有下一篇了
